SmartGuard ต่างจาก ATS อย่างไร?

คำตอบสั้น ๆ: SmartGuard มีส่วนที่ทำงานคล้าย ATS เพราะตรวจสถานะไฟและสลับระบบได้ แต่ SmartGuard ถูกออกแบบให้ประสานงานกับ Inverter, Battery และการทำงาน On-grid/Off-grid ส่วน ATS ทั่วไปมีหน้าที่หลักในการเลือกโหลดให้รับไฟจากหนึ่งในสองแหล่งจ่ายที่มีอยู่แล้ว

ATS คืออะไร?

ATS หรือ Automatic Transfer Switch เป็นอุปกรณ์สลับโหลดระหว่างแหล่งจ่ายหลักกับแหล่งจ่ายสำรอง เช่น การไฟฟ้ากับ Generator หรือระบบไฟสองแหล่ง ตัวควบคุมจะตรวจแรงดันและความถี่ เมื่อแหล่งหลักผิดปกติจึงสลับไปยังแหล่งสำรองที่พร้อมใช้งาน

ประเด็นสำคัญคือ ATS ทำหน้าที่ เลือกทางไฟ ไม่ได้ผลิตหรือเก็บพลังงาน หากไม่มี Generator, Utility Feed ชุดที่สอง หรือแหล่ง AC สำรองอื่นที่พร้อมจ่าย ATS เพียงตัวเดียวก็ทำให้บ้านมีไฟต่อไม่ได้

SmartGuard ทำอะไรเพิ่มจากการสลับไฟ?

Huawei SmartGuard เป็นส่วนหนึ่งของระบบ Smart PV + ESS ที่รองรับ โดยรวมการตรวจ Grid การแยกบ้านออกจากโครงข่าย การสลับ On-grid/Off-grid การวัดและสื่อสารกับอุปกรณ์ ตลอดจนการจัดการ Backup Load และ Non-backup Load ไว้ในระบบเดียว

เมื่อ Grid ดับ ระบบที่ออกแบบและ Commission ครบจะตัดการเชื่อมต่อกับโครงข่าย แล้วให้ Inverter สร้างไฟฝั่ง Off-grid จาก Solar และ Battery ไปยังวงจร Backup ภายใต้กำลังที่อุปกรณ์รองรับ SmartGuard จึงไม่ได้เป็นแหล่งพลังงานด้วยตัวเอง แต่เป็นอุปกรณ์สำคัญที่ช่วยให้ทั้งระบบทำงานประสานกันอย่างถูกต้อง

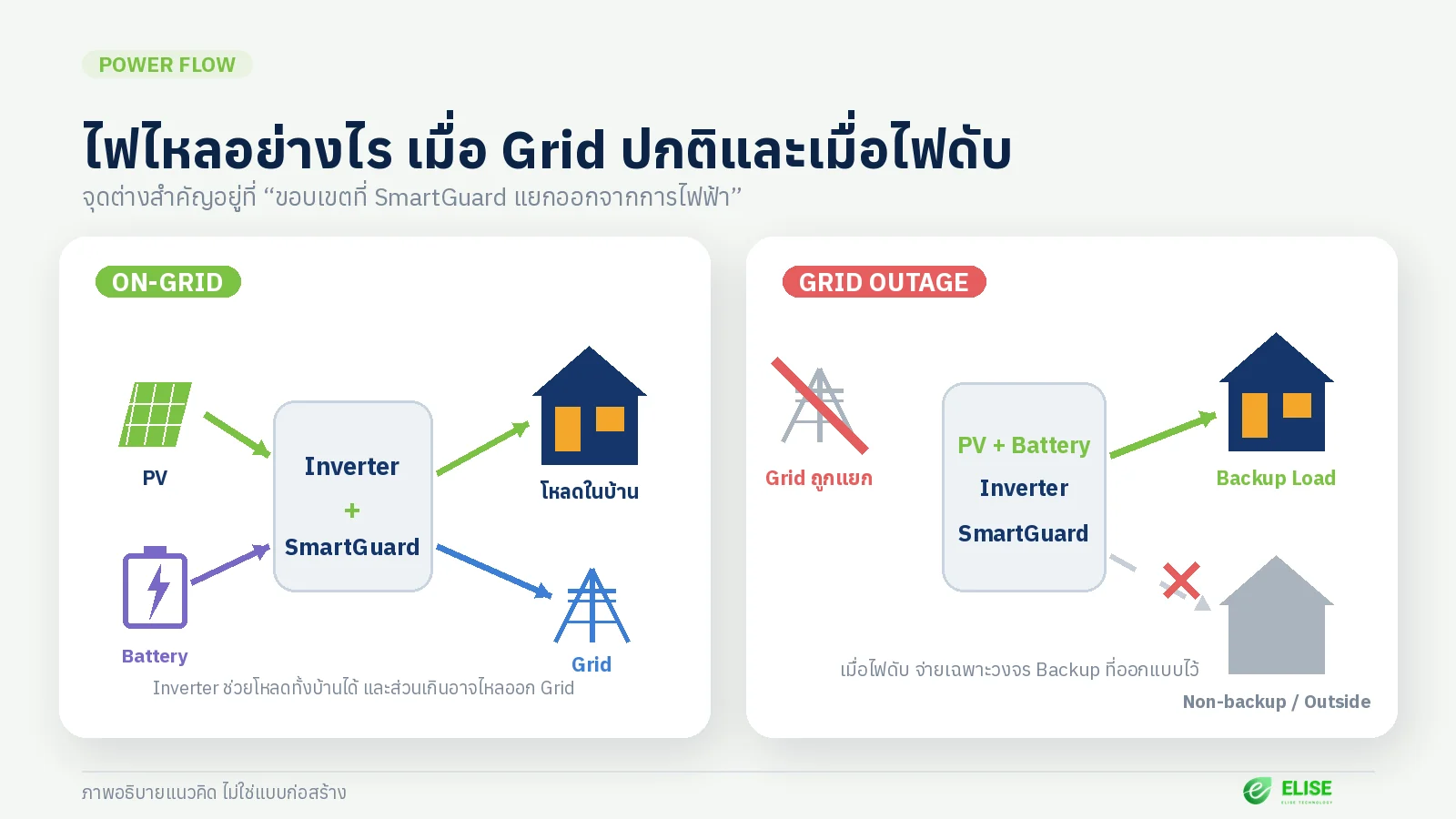

ไฟไหลอย่างไรเมื่อ Grid ปกติและเมื่อไฟดับ?

Huawei ระบุในคู่มือสำหรับผู้ใช้งานว่าเมื่อ Grid พร้อม ระบบจะทำงาน On-grid และเมื่อ Grid ดับ ระบบจะสลับเป็น Off-grid โดย Solar จ่ายเฉพาะ Backup Load ก่อนกลับสู่ On-grid เมื่อโครงข่ายฟื้นตัว ดูรายละเอียดได้จาก Huawei Plant Settings: Switching to On/Off-Grid State

SmartGuard-63A หมายความว่าสำรองโหลดได้ 63A หรือไม่?

ไม่ควรตีความเช่นนั้น ตัวเลข 63A เป็นพิกัดกระแสของทางผ่านตามจุดที่ผู้ผลิตกำหนด ไม่ใช่คำรับรองว่าขณะไฟดับจะเปิดโหลดรวม 63A ได้ทุกระบบ

สำหรับ SmartGuard-63A-T0/AUT0 Huawei ระบุกระแสสูงสุดจาก/ไป Grid ที่ 63A จาก/ไป Inverter ที่ 60A และผลรวมกระแสขาออก Backup กับ Non-backup ต้องไม่เกิน 63A แต่กำลังจริงตอน Off-grid ยังขึ้นกับรุ่น Inverter, กำลังและสถานะประจุ Battery, จำนวนเฟส, อุณหภูมิ, กระแสสตาร์ต และโหลดที่เปิดพร้อมกัน

สลับเร็ว เท่ากับ UPS หรือไม่?

Datasheet รุ่น T0/AUT0 ระบุเวลาสลับไม่เกิน 20 ms เมื่อใช้กับ MAP0 และไม่เกิน 100 ms เมื่อใช้กับ M1/MB0 โดย Seamless Switching ถูกปิดเป็นค่าเริ่มต้นและต้องเปิดระหว่าง Commissioning ส่วนรุ่น S0 ระบุไม่เกิน 20 ms ใน Seamless Mode

อย่างไรก็ตาม ไม่ควรสื่อว่า “ไฟไม่สะดุด 100%” เพราะอุปกรณ์แต่ละชนิดทนช่วงแรงดันหายได้ไม่เท่ากัน งานที่ห้ามดับ เช่น Server, Network หรืออุปกรณ์ควบคุมบางประเภท ควรประเมิน UPS แยกต่างหาก

ถ้ามี Generator ยังต้องมี ATS ไหม?

บาง Topology ยังต้องใช้ทั้งสองอย่าง เอกสาร T0/AUT0 ระบุการรองรับ DG และให้เตรียม ATS ภายนอกที่รองรับ Automatic Control, Automatic Switch-in และ Automatic Reset ในกรณีที่กำหนดไว้ SmartGuard มีพอร์ตสัญญาณสำหรับทำงานร่วมกับระบบ Generator แต่ไม่ได้ทำให้ ATS หายไปจากทุกแบบ

ในภาพรวม ATS อาจรับหน้าที่เลือก Grid กับ Generator ส่วน SmartGuard ประสาน Inverter, Battery, การแยก Grid และโหลดสำรองตามแบบที่ Huawei รองรับ รายละเอียด Neutral, Earthing, Interlock และลำดับการสลับต้องอยู่ใน Single Line Diagram ของโครงการ ไม่ควรต่อจากภาพออนไลน์หรือไดอะแกรมแนวคิด

ควรใช้ SmartGuard, ATS หรือทั้งคู่?

เช็กลิสต์ก่อนออกแบบระบบไฟสำรอง

1. ตรวจระบบไฟและ Main Breaker
   หนึ่งเฟสหรือสามเฟส พิกัด Main และ Demand สูงสุดเป็นเท่าไร
2. ทำ Load Schedule
   ระบุวงจรที่ต้องมีไฟ วงจรที่ยอมให้ดับ และกระแสสตาร์ตของแอร์ ปั๊ม หรือมอเตอร์
3. ตรวจความเข้ากันได้ทั้งชุด
   Inverter, Battery, SmartGuard, Generator, Meter/CT และ Firmware ต้องอยู่ในรายการที่รองรับ
4. ออกแบบอุปกรณ์ป้องกัน
   Breaker, RCD, SPD, ขนาดสาย, Neutral, Earthing และ Interlock ต้องตรงกับระบบจริง
5. กำหนดพฤติกรรมตอน Grid ดับ
   โหลดใดต้องทำงานต่อ รับการสะดุดได้กี่มิลลิวินาที และอุปกรณ์ใดควรมี UPS
6. ทดสอบและส่งมอบ
   ทดสอบ Grid fail/return, Overload, Bypass, Alarm และบันทึกแบบ Single Line Diagram ฉบับใช้งานจริง
